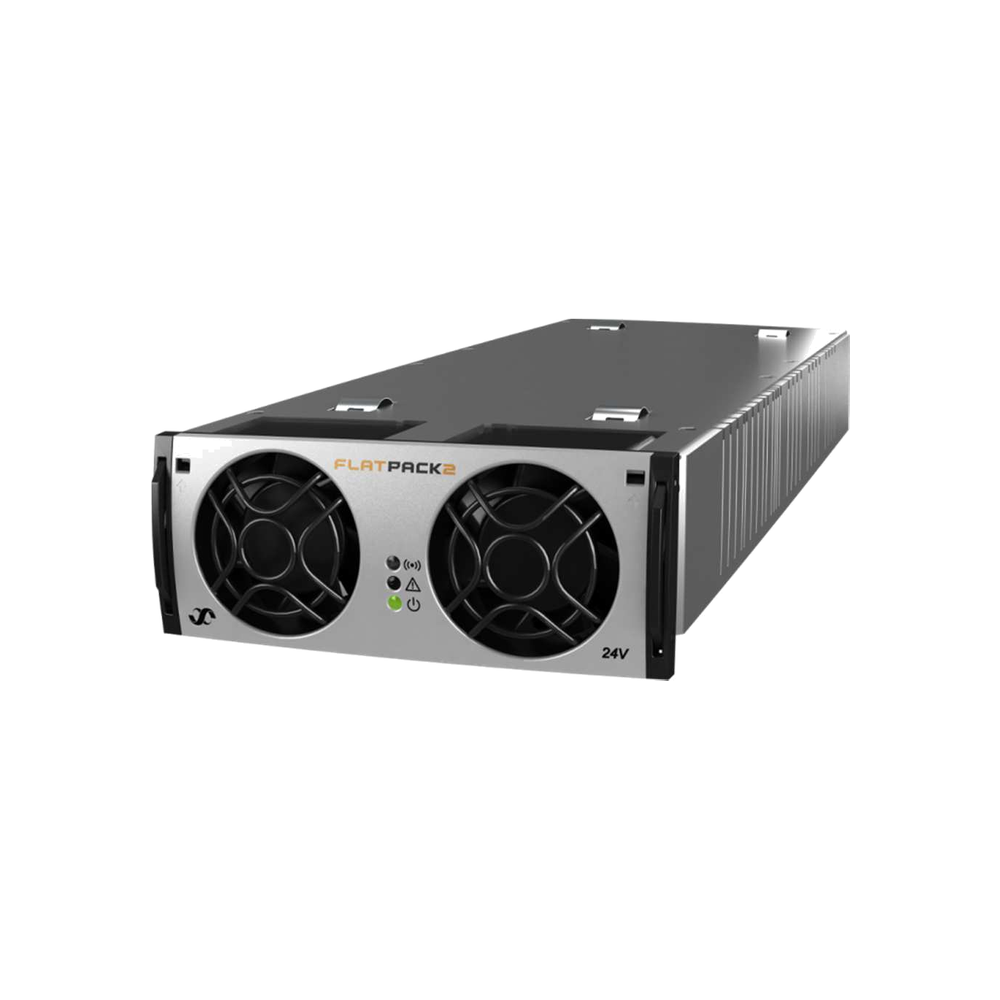

Выпрямительный модуль Flatpack2 24/2000 (241115.200) — первое поколение 24-вольтовых модулей серии Flatpack2 — снят с производства. Eltek заменил его на Flatpack2 24/1800 HE (241115.205): модуль в том же корпусе, с тем же разъёмом и CAN-интерфейсом, но с КПД 95 % вместо 89 % и расширенным входным диапазоном. Разбираем, что именно изменилось, как новый модуль встаёт в действующую систему и на что обратить внимание при расчёте мощности.
Почему 241115.200 сняли с производства
Артикулы Eltek устроены просто: 241115.2xx — семейство 24-вольтовых модулей Flatpack2 мощностью 2 кВт, а последняя цифра обозначает исполнение. Так, 241115.200 — стандартный модуль 24/2000, 241115.250 — его версия для никель-кадмиевых батарей, а 241115.205 — исполнение HE (High Efficiency). Такая же пара существует у 48-вольтовых модулей: стандартный 241115.100 и Flatpack2 48/2000 HE (241115.105).
С переходом всей линейки на технологию HE стандартные модули были сняты с производства: они уступали HE-версиям по КПД примерно на шесть процентных пунктов, а в системах на десятки киловатт это заметная разница в тепловыделении и счетах за электроэнергию. Новые системы Eltek комплектует только HE-модулями, а для действующих установок на 241115.200 модуль 241115.205 — штатная замена: производитель прямо заявляет, что HE-выпрямитель полностью совместим со стандартным Flatpack2 и применяется в любых системах Flatpack2 — в новых установках, при расширении и в программах замены.
Что изменилось
КПД 95 %
У 24/2000 пиковый КПД 89 %, у 24/1800 HE — 95 %. Потери на модуль при нагрузке 1,8 кВт падают примерно с 220 до 95 Вт.
Вход AC и DC
241115.200: 85–290 В AC, 45–66 Гц. 241115.205: 85–300 В AC и 85–300 В DC, 45–66 Гц плюс 16⅔ Гц и 0 Гц — питание от сети постоянного тока и от железнодорожных сетей.
1800 Вт вместо 2000 Вт
Номинал HE-модуля — 1800 Вт, максимальный ток 75 А при напряжении до 24 В (у 24/2000 — 84 А). Полка на четыре модуля даёт 7,2 кВт вместо 8 кВт.
Изоляция 4,2 кВ
Изоляция вход–выход 4,2 кВ DC вместо 3,0 кВ AC, MTBF более 300 000 ч вместо 240 000 ч. Диапазон −40…+75 °C сохранён, дерейтинг выше 45 °C — до 1200 Вт вместо 1400 Вт.
Сравнение 241115.200 и 241115.205
| Параметр | Flatpack2 24/2000 241115.200 | Flatpack2 24/1800 HE 241115.205 |
|---|---|---|
| Входное напряжение, диапазон | 85–290 В AC | 85–300 В AC / 85–300 В DC |
| Входное напряжение, номинал | 176–290 В AC | 185–275 В AC / 185–300 В DC |
| Частота | 45–66 Гц | 45–66 Гц, 15–18,5 Гц, 0 Гц |
| Выходное напряжение по умолчанию | 26,7 В | 26,75 В |
| Диапазон регулировки | 21,0–29,0 В | 21,75–28,8 В |
| Максимальная мощность | 2000 Вт (1800 Вт при выходе выше 28 В, 650 Вт при входе 85 В AC) | 1800 Вт (750 Вт при входе 85 В DC) |
| Максимальный ток | 84 А при выходе ниже 24 В | 75 А при выходе до 24 В |
| КПД | 89 % пиковый | 95 % пиковый |
| Защита выхода | OR-ing диод, КЗ, перенапряжение, перегрев | КЗ, перенапряжение, перегрев, ограничение пускового тока |
| Изоляция вход–выход | 3,0 кВ AC | 4,2 кВ DC |
| Дерейтинг мощности выше 45 °C | до 1400 Вт | до 1200 Вт |
| MTBF (Telcordia SR-332) | > 240 000 ч | > 300 000 ч |
| Габариты (Ш × В × Г) | 109 × 41,5 × 327 мм | 109 × 41,0 × 327 мм |
| Вес | 1,9 кг | 1,95 кг |
| Полка 1U, 4 модуля | 8,0 кВт | 7,2 кВт |
| Статус | Снят с производства | Серийный, поставляется со склада и под заказ |
Совместимость: встанет ли 241115.205 на место 241115.200
Да. Оба модуля — Flatpack2 с одинаковым посадочным местом, задним разъёмом и управлением по CAN, поэтому 241115.205 устанавливается в те же полки и шкафы и работает под тем же контроллером серии Smartpack. При горячей установке контроллер сам присваивает модулю следующий свободный адрес на шине, включает его в распределение нагрузки и ведёт заряд батареи — как это устроено на уровне протокола, мы разбирали в статье о протоколе обмена Flatpack2.
Три момента, которые нужно учесть:
- Мощность. HE-модуль на 10 % менее мощный: 1800 Вт против 2000 Вт. В системе с резервом N+1 это обычно укладывается в запас, но при полностью загруженной полке пересчитайте баланс — возможно, потребуется дополнительный модуль или свободный слот.
- Смешанная установка. Модули 241115.200 и 241115.205 могут работать в одной системе одновременно: контроллер делит ток между модулями, а разница напряжений по умолчанию (26,7 и 26,75 В) не имеет значения — рабочее напряжение задаёт контроллер.
- Безбатарейные системы. У 24/2000 на выходе стоит блокирующий OR-ing диод, и Eltek указывал модуль для работы без батареи; в даташите 24/1800 HE такой защиты нет. Если система работает без АКБ, уточните конфигурацию перед заменой.
- Версия ПО контроллера. Старые контроллеры Smartpack с ранними версиями прошивки могут не распознать HE-модуль по его идентификатору — перед заменой проверьте версию ПО и при необходимости обновите её через PowerSuite.
Как заменить модуль в действующей системе
Проверьте контроллер
Посмотрите версию ПО Smartpack и список установленных модулей; при необходимости обновите прошивку заранее, пока система работает на старых модулях.
Пересчитайте мощность
Сложите ток нагрузки и максимальный ток заряда батареи, сравните с суммой модулей по 1800 Вт с учётом резерва N+1. Не хватает — добавьте модуль в свободный слот или полку.
Замените модуль «на горячую»
Flatpack2 поддерживает горячую замену: извлеките 241115.200 за ручку, вставьте 241115.205 до фиксации. Ограничение пускового тока при подключении встроено в модуль.
Проверьте в контроллере
Убедитесь, что новый модуль появился в списке, горит зелёный светодиод, ток делится между модулями равномерно, а тревог по CAN нет.
Нужна замена 241115.200?
Поставляем Flatpack2 24/1800 HE (241115.205) со склада и под заказ, поможем пересчитать систему и подобрать контроллер. Все 24-вольтовые модули — в разделе Выпрямители 24 VDC.
