Выпрямитель Minipack 60/800 FC Номер Eltek: 241117.710
- Максимальная мощность
- 800 W
- Максимальный ток
- 13.7 A
- КПД
- 91%
Minipack 60/800 FC (241117.710) — компактный выпрямительный модуль Eltek на 60 В / 800 Вт: выход 60–72 В, ток до 13,7 А, вход 85–300 В AC, КПД 91 %, управление по CAN от контроллера Smartpack. Снят с производства; для систем 60 В актуальны модули Flatpack2 48V-60V/2000W HE и 60/3000 SHE.
Технические характеристики
| Номер по каталогу Eltek | 241117.710 |
|---|---|
| Входное напряжение | 85 - 300 VAC (номинал 185 - 276 VAC) |
| Частота сети | 44 - 66 Hz |
| Входной ток | 5.0 A |
| Выходное напряжение | 60 - 72 VDC (по умолчанию 66.8 VDC) |
| Максимальная мощность | 800 W |
| Максимальный ток | 13.7 A |
| КПД | 91% |
| Габариты | 42.5 x 88.9 x 250 mm |
| Вес | 1.08 kg |
Описание
Модуль снят с производства
Minipack 60/800 FC (241117.710) больше не выпускается. Преемник серии Minipack — Flatpack2 48V-60V/2000W HE (241115.705). У Eltek нет 60-вольтового модуля Flatpack S, поэтому 60-вольтовые системы Minipack переводятся на полки Flatpack2: 48V-60V/2000W HE для систем 48/60 В и никель-кадмиевых батарей или Flatpack2 60/3000 SHE для чисто 60-вольтовых систем. Подбор аналога и вопросы совместимости — в статье о замене Minipack на Flatpack S.
Minipack 60/800 FC – выпрямитель и зарядное устройство Eltek на 60 В постоянного тока мощностью 800 Вт для систем связи и промышленных объектов с батареями 60 В. Тот же корпус 42,5 × 88,9 × 250 мм и та же резонансная топология, что у 48-вольтового Minipack; работает автономно или параллельно в полках Minipack 1U и 2U под контроллером Smartpack по CAN-шине.
⚙️ Ключевые преимущества
- КПД 91 % и плотность мощности 14 Вт/дюйм³ в корпусе весом 1,08 кг
- Широкий вход 85–300 В AC с линейным снижением мощности ниже 185 В, коэффициент мощности 0,98 от 30 % нагрузки
- Цифровое управление по CAN: заряд батареи 60 В, деление тока ±5 %, тревоги через Smartpack, PowerSuite и WebPower
- Автономный режим при потере связи с контроллером
- Один вентилятор с регулировкой по температуре и току, MTBF более 300 000 часов
- Plug-and-play, горячая замена, сертификация CE и UL
⚡ Технические характеристики
- Выходное напряжение: 66,8 В по умолчанию, диапазон содержания и ускоренного заряда 60–72 В, диапазон теста батареи 54–60 В
- Выходная мощность: 800 Вт при номинальном входе, 350 Вт при 85 В AC; максимальный ток 13,7 А при 60 В
- Вход: 85–300 В AC (номинал 185–276 В), 44–66 Гц, до 5,0 А; THD 2,7 % при 230 В
- Стабильность ±1 % от 5 до 100 % нагрузки, динамика ±5 % за 10 мс, время удержания более 20 мс при выходе выше 56 В
- Пульсации менее 100 мВ пик-пик, менее 2 мВ псофометрических
- Защита: варисторы, предохранители в обеих линиях, отключение по перенапряжению, блокирующий диод, защита от КЗ и перегрева
- Тревоги по CAN: низкое сетевое напряжение, перегрев, отказ модуля, перенапряжение на выходе, низкое напряжение (54,0 В), потеря связи
- Рабочая температура −40…+75 °C, снижение мощности выше +55 °C до 450 Вт при +65 °C
- Изоляция 3,0 кВ AC вход–выход; шум менее 48 дБА; стандарты IEC/UL 60950-1, ETSI EN 300 386, EN 61000-6-1…4
🏭 Сферы применения
- Базовые станции сотовой связи, узлы доступа и широкополосные сети
- Волоконно-оптические и фиксированные сети связи, малые узлы в шкафах ETSI
- Системы Minipack на полках 1U (2 модуля) и 2U (4–6 модулей) под контроллером Smartpack или Compack
Подводя итог, Minipack 60/800 FC — 60-вольтовый модуль серии Minipack для телефонных станций и транспортных объектов. Поставляем модули для ремонта действующих систем и подбираем замену на платформе Flatpack2.
Документация
2- Техническое описание Minipack 60/800 FC (RU, PDF) Скачать
- Datasheet Minipack 60/800 FC (241117.710.DS3 v.1) Скачать
Нужен расчёт стоимости и сроков поставки для Minipack 60/800 FC?
Статьи об этом оборудовании
3Совместимость и аналоги
5Работает с Minipack 60/800 FC
Выпрямители 4
-
241115.705 Выпрямитель Flatpack2 48V-60V/2000W HE
-
241117.110 Выпрямитель Minipack 48/800 FC
-

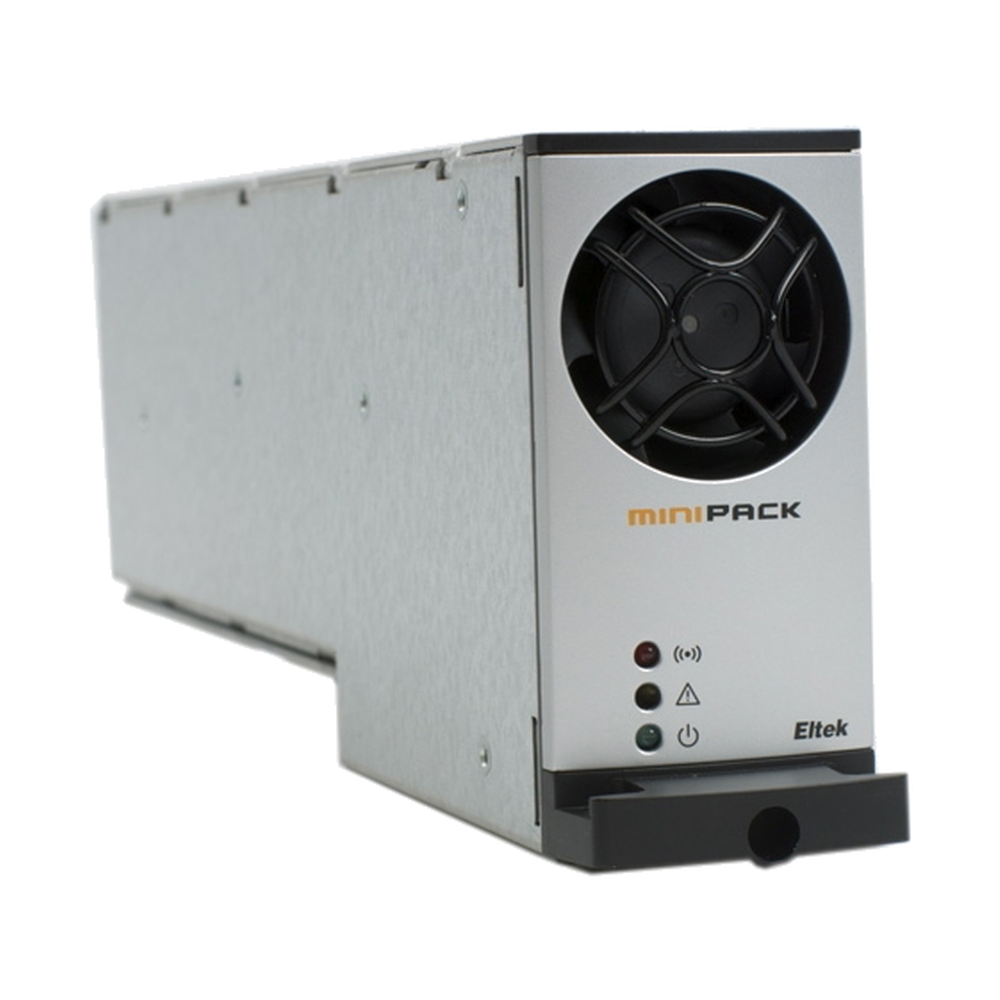

241117.120 Выпрямитель Minipack 48/400 FC
Показать ещё 1
Системы мониторинга 1
Вопросы и ответы: Выпрямитель Minipack 60/800 FC
5Чем заменить Minipack 60/800 FC (241117.710)?
Модулями Flatpack2 в полке Flatpack2: 48V-60V/2000W HE (241115.705) для систем 48/60 В и NiCd-батарей или Flatpack2 60/3000 SHE (241119.706) для чисто 60-вольтовых систем. 60-вольтового Flatpack S не существует.
Какие выходные параметры у модуля?
60 В номинально (66,8 В по умолчанию), диапазон 60–72 В, 800 Вт и 13,7 А при номинальном входе; при входе 85 В AC — 350 Вт.
Можно ли поставить Minipack 60/800 в 48-вольтовую систему?
Нет: диапазон выхода 60–72 В несовместим с 48-вольтовой батареей и нагрузкой. Корпус и разъём одинаковы, поэтому проверяйте артикул на этикетке — 241117.710, а не 241117.110.
Работает ли модуль без контроллера?
Да, при потере связи по CAN модуль продолжает работать с последними уставками и делит ток с соседними модулями.
Для каких систем применялся Minipack 60/800?
Для 60-вольтовых конфигураций систем Minipack 1U и 2U — телефонные станции, железнодорожные и энергетические объекты с батареями 60 В.
