Контроллер AC Mains Monitor Номер Eltek: 242100.305
AC Mains Monitor (242100.305) — CAN-узел Eltek для контроля сетевого ввода системы электропитания: напряжение и ток по трём фазам, частота, учёт потреблённой энергии по часам, дням и неделям, 5 цифровых входов для УЗИП и внешних датчиков. Работает с контроллерами Smartpack, Smartpack2 и Smartpack S.
Технические характеристики
| Номер по каталогу Eltek | 242100.305 |
|---|---|
| Измерение напряжения | 3 фазы, 0 - 300 V rms, 45 - 65 Hz |
| Измерение тока | 3 датчика, от 0-50 A до 0-600 A |
| Учёт энергии | 52 часа / 52 дня / 52 недели, до 200 A |
| Журнал данных | 5000 записей с меткой времени |
| Цифровые входы | 5 x настраиваемых, 0 - 60 V |
| Интерфейсы | CAN, RS-485 (CSCP) |
| Потребление | макс. 300 mA от CAN-шины |
| Габариты | 176 x 97.6 x 42.8 mm |
Описание
Поставки до декабря 2027 года — планируйте запас
Delta выводит из производства контроллеры Smartpack и сопутствующие CAN-узлы; прямой замены у AC Mains Monitor нет — производитель предлагает переход на архитектуру Orion Touch. Для действующих систем имеет смысл заранее заложить запасные узлы: сроки и перечень артикулов — в статье о снятии контроллеров Eltek с производства.
AC Mains Monitor – узел мониторинга сети переменного тока для систем электропитания Eltek. Он измеряет напряжение и ток каждой из трёх фаз ввода и частоту сети, ведёт журнал потребления энергии по фазам и суммарно и передаёт данные контроллеру по CAN-шине — так наличие, качество сети и энергопотребление объекта становятся видны в веб-интерфейсе и по SNMP. Журнал энергии выгружается через WebPower. Пять настраиваемых цифровых входов удобно использовать для контроля устройств защиты от перенапряжений и другого оборудования на вводе.
⚙️ Ключевые преимущества
- Три фазы: напряжение 0–300 В, ток через внешние датчики от 0–50 А до 0–600 А, частота 45–65 Гц
- Учёт энергии по каждой фазе и суммарно: последние 52 часа, 52 дня и 52 недели
- Журнал данных на 5000 записей с меткой времени: по умолчанию напряжение, ток и частота, интервал настраивается
- 5 цифровых входов (NO/NC, подтяжка, диодная матрица, 0–60 В) для УЗИП и внешних сигналов
- Порт RS-485 с протоколом CSCP для подключения оборудования заказчика
- Plug-and-play: питание и связь по CAN-шине, до 14 узлов на шине
⚡ Технические характеристики
- Входы напряжения: 3 × 0–300 В rms, 45–65 Гц
- Входы тока: 3 порта для датчиков LEM HAL или аналогичных, сигнал 0–4 В, питание датчика ±15 В
- Диапазоны тока: выбираются типом датчика, от 0–50 А до 0–600 А; учёт энергии — до 200 А
- Цифровые входы: 5 настраиваемых, 0–60 В
- Связь: CAN-шина, RS-485 (CSCP)
- Потребление от CAN-шины: не более 300 мА
- Рабочая температура: −40…+70 °C; металлический корпус с креплением на панель
- Габариты: 176 × 97,6 × 42,8 мм (Ш × Г × В)
- Стандарты: IEC/UL 60950-1, IEC 61000-6-1…4, ETSI EN 300 386
🏭 Сферы применения
- Базовые станции и узлы связи с нестабильной сетью: фиксация провалов, перекоса и пропадания фаз
- Учёт энергопотребления объекта без отдельного счётчика с удалённым съёмом данных
- Гибридные объекты: контроль сети и генератора в связке с алгоритмами Smartpack2
Подводя итог, AC Mains Monitor закрывает последнее «слепое пятно» системы питания — сторону переменного тока. Обзор всех узлов и схема подключения — в статье о CAN-узлах Eltek.
Документация
2- Техническое описание AC Mains Monitor (RU, PDF) Скачать
- Datasheet Controller CAN Nodes (242100.CAN.DS3 rev 7) Скачать
Нужен расчёт стоимости и сроков поставки для AC Mains Monitor?
Статьи об этом оборудовании
1Совместимость и аналоги
12Работает с AC Mains Monitor
Системы мониторинга 12
-
242100.510 Контроллер Smartpack2 Touch
-

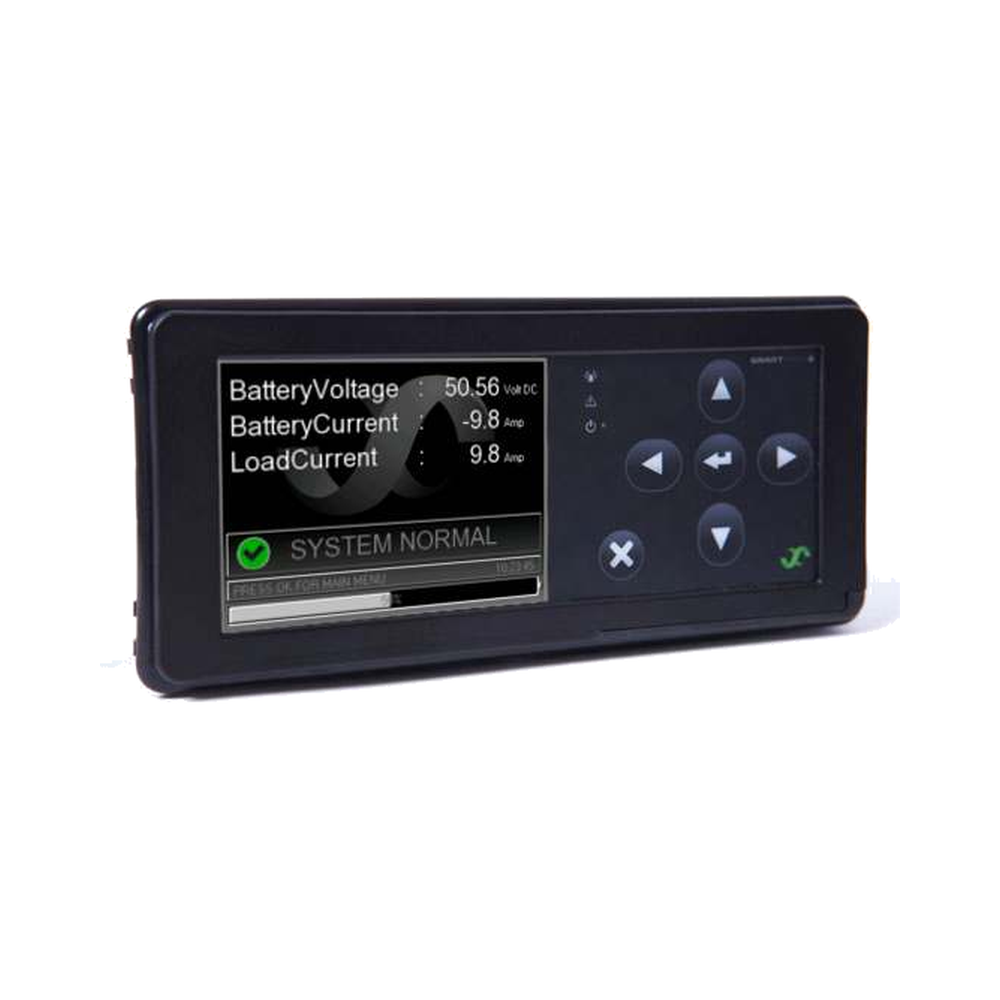

242100.500 Контроллер Smartpack2 Master
-
242100.410 Контроллер Smartpack S
Показать ещё 9
-
242100.120 Контроллер Smartpack R Controller
-
242100.502 Контроллер I/O Monitor Type 2
-
242100.415 Контроллер Smartpack S Panelmount
-
242100.304 Контроллер I/O Monitor Outdoor
-
242100.306 Контроллер I/O Monitor Type 3
-
242100.501 Контроллер Smartpack2 Basic
-
242100.118 Контроллер Smartpack WEB/SNMP
-
242100.300 Контроллер Battery Monitor
-
242100.301 Контроллер Load Monitor
Вопросы и ответы: Контроллер AC Mains Monitor
5Что измеряет AC Mains Monitor?
Напряжение (0–300 В) и ток по каждой из трёх фаз сетевого ввода, частоту сети и потреблённую энергию по фазам и суммарно с хранением по часам, дням и неделям.
Какие датчики тока нужны?
Внешние датчики типа LEM HAL или аналогичные с сигналом 0–4 В и питанием ±15 В от узла; диапазон выбирается датчиком — от 0–50 А до 0–600 А. Учёт энергии программно ограничен током 200 А.
Как получить данные об энергопотреблении?
Журнал энергии и журнал данных доступны в веб-интерфейсе контроллера WebPower и выгружаются на ПК; текущие значения видны также на панели контроллера и по SNMP.
С какими контроллерами совместим узел?
Со Smartpack, Smartpack2 (Master и Touch) и Smartpack S; на одной CAN-шине допускается до 14 узлов Mains Monitor.
Для чего нужны пять цифровых входов?
Для контроля состояния устройств защиты от импульсных перенапряжений (УЗИП), вводных автоматов и другого оборудования на стороне переменного тока.
