CAN-узлы Eltek
CAN-узлы Eltek — модули расширения для контроллеров Smartpack, Smartpack2 и Smartpack S: контроль батареи, нагрузки, сетевого ввода и внешних сигналов. Узел подключается одним патч-кордом RJ45, получает питание по CAN-шине и обнаруживается контроллером автоматически. Поставляем узлы со склада и под заказ для новых систем и для ремонта действующих.
Какой узел за что отвечает
Battery Monitor
Симметрия батареи по 4 точкам, ток через шунт, предохранитель и встроенный датчик температуры. Артикул 242100.300.
Load Monitor
8 шунтов и 8 предохранителей нагрузки — ток и состояние каждого фидера распределения. Артикул 242100.301.

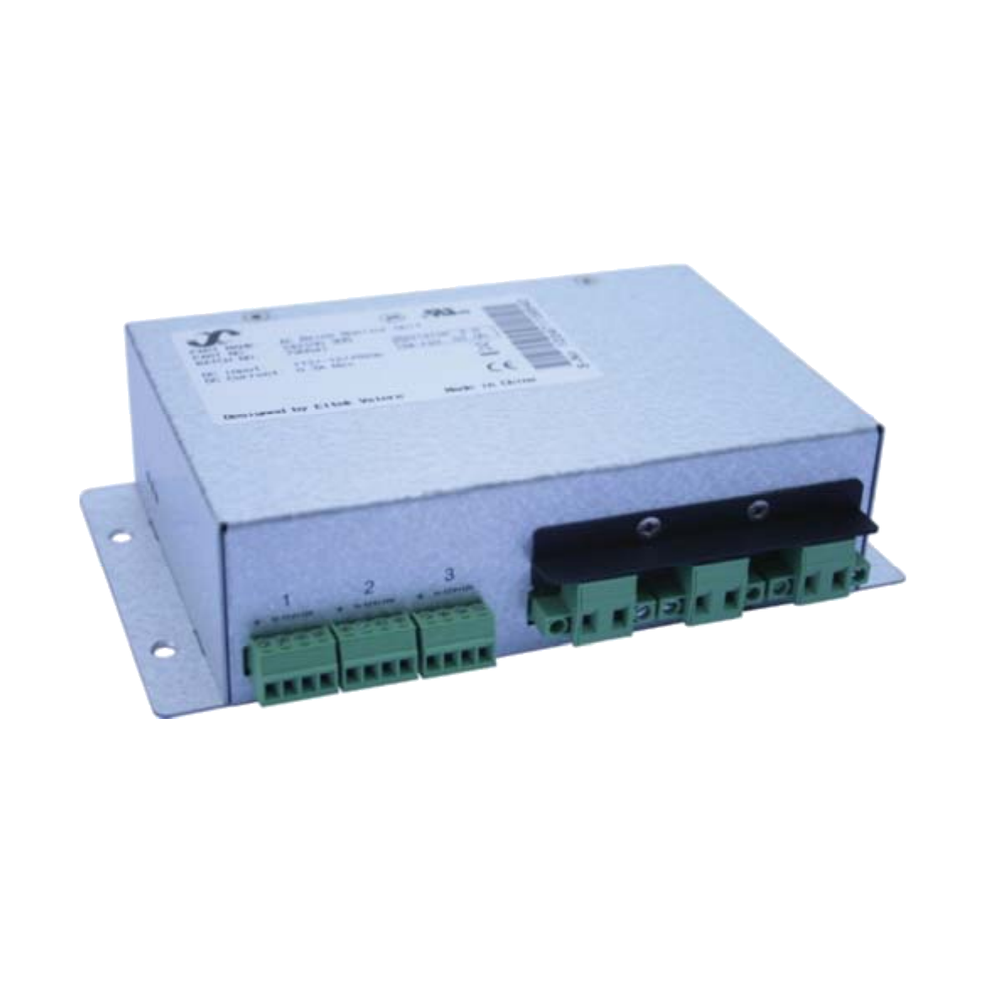

AC Mains Monitor
Напряжение и ток трёх фаз ввода, частота, учёт энергии по часам, дням и неделям. Артикул 242100.305.
FlexiMonitor
Точные измерения до уровня ячеек батареи, высоковольтный контроль предохранителей, платы расширения реле; версия на 400 В. Артикулы 242100.603, .608.
CAN Power
Изолирует и усиливает питание шины: вход 20–75 В, выход ±15 В 500 мА. Обязателен при подключении узлов к контроллеру Compack. Артикул 242100.303, поставляется по запросу.
Как устроено подключение
На одну CAN-шину допускается до 14 узлов каждого типа; адрес задаётся DIP-переключателем на корпусе, на последнем устройстве ставится терминирующая заглушка. Питание узлам даёт контроллер — 500 мА на каждый Smartpack и 1 А на каждый Smartpack2 Basic; если мощности не хватает, добавляют блок Basic или модуль CAN Power. Настройка и калибровка выполняются с панели контроллера, через веб-интерфейс или PowerSuite. Подробно — в статье о CAN-шине и узлах Eltek.
Поставки до декабря 2027 года
Delta снимает с производства контроллеры Smartpack и CAN-узлы без прямой замены. Если на ваших объектах работают системы Eltek, заложите запас узлов заранее — перечень артикулов и сроки в статье о снятии контроллеров с производства.
