Контроллер I/O Monitor Outdoor Номер Eltek: 242100.304
I/O Monitor Outdoor (242100.304) — CAN-узел Eltek для уличных шкафов: 6 входов и 6 реле (два — на 8 А), два датчика температуры, контроль и управление скоростью двух вентиляторов. Даёт контроллерам Smartpack, Smartpack2 и Smartpack S климат-контроль шкафа без отдельного термоконтроллера.
Технические характеристики
| Номер по каталогу Eltek | 242100.304 |
|---|---|
| Настраиваемые входы | 6 x NO/NC / напряжение 0-75 V |
| Релейные выходы | 4 x 1 A / 60 W, 2 x 8 A / 300 W (Form C, 75 V) |
| Климат-контроль | 2 датчика температуры, 2 входа и 2 выхода 0-10 V вентиляторов |
| Габариты | 155.5 x 85.2 x 31 mm |
| Журнал | 10 000 записей, 4 параметра |
| Потребление | макс. 3.4 W от CAN-шины |
| Макс. число узлов | 14 на одной CAN-шине |
| Рабочая температура | -40 ... +70 °C |
Описание
Поставки до декабря 2027 года — планируйте запас
Delta выводит из производства контроллеры Smartpack и сопутствующие CAN-узлы; прямой замены у I/O Monitor Outdoor нет — производитель предлагает переход на архитектуру Orion Touch. Для действующих систем имеет смысл заранее заложить запасные узлы: сроки и перечень артикулов — в статье о снятии контроллеров Eltek с производства.
I/O Monitor Outdoor – узел ввода-вывода с портами климат-контроля для систем питания в уличных шкафах с вентиляторами и фильтрами. Помимо шести настраиваемых входов и шести реле он измеряет температуру двумя датчиками, следит за оборотами двух вентиляторов и регулирует их скорость сигналом 0–10 В — контроллер системы питания сам ведёт охлаждение шкафа, сигнализирует об отказе вентилятора и о перегреве. Два силовых реле на 8 А включают нагреватель или дополнительный вентилятор напрямую. Питание и связь — по CAN-шине одним патч-кордом RJ45.
⚙️ Ключевые преимущества
- Климат шкафа под управлением контроллера питания: температура, обороты, тревоги — в одном веб-интерфейсе и SNMP
- 2 входа датчиков температуры −40…+100 °C с разрешением 0,14 °C
- 2 входа скорости вентиляторов (0–5 В или импульсы) и 2 выхода управления 0–10 В
- 2 реле на 8 А / 300 Вт для нагревателя, вентилятора или освещения плюс 4 сигнальных реле
- Журнал на 10 000 записей — по умолчанию две температуры и две скорости вентиляторов
⚡ Технические характеристики
- Входы: 6 настраиваемых (NO/NC, подтяжка, диодная матрица, напряжение 0–75 В, разрешение 78 мВ)
- Выходы: 4 реле Form C 1 А / 60 Вт / 75 В и 2 реле Form C 8 А / 300 Вт / 75 В
- Климат: 2 датчика температуры, 2 входа тахометра, 2 выхода 0–10 В (−10/+20 мА)
- Габариты: 155,5 × 85,2 × 31 мм
- Потребление от CAN-шины: не более 3,4 Вт; индикация — зелёный, жёлтый и красный светодиоды
- Журнал: 10 000 записей с метками времени по 4 выбранным параметрам в энергонезависимой памяти
- Корпус из пластика класса V0, монтаж на стойку или DIN-рейку, работа при −40…+70 °C
- Обновление ПО: с SD-карты Smartpack2 Master, из памяти Smartpack S или с ПК через FWLoader
- Стандарты: IEC/UL 60950-1, IEC 61000-6-1…4, ETSI EN 300 386
📦 Три исполнения I/O Monitor
| Параметр | Type 2 242100.502 | Outdoor 242100.304 | Type 3 242100.306 |
|---|---|---|---|
| Входы | 6 × 0–75 В | 6 × 0–75 В | 2 × 0–75 В, 4 × 0–10 В, из них 2 × 4–20 мА |
| Реле 1 А / 60 Вт | 6 | 4 | 4 |
| Реле 8 А / 300 Вт | — | 2 | 2 |
| Датчики температуры и вентиляторы | — | 2 + 2 входа, 2 выхода 0–10 В | 2 + 2 входа, 2 выхода 0–10 В |
| Габариты, мм | 135,9 × 59 × 25,6 | 155,5 × 85,2 × 31 | 155,5 × 85,2 × 31 |
| Назначение | внешние тревоги и сигналы | климат уличного шкафа | генератор и уровень топлива |
🏭 Сферы применения
- Уличные шкафы базовых станций и узлов доступа с вентиляторным охлаждением и фильтрами
- Термошкафы с нагревателем для северных регионов
- Контроль двери, затопления и задымления в необслуживаемых шкафах
Подводя итог, I/O Monitor Outdoor превращает контроллер Smartpack в контроллер всего шкафа, а не только электропитания. Адресация и подключение узлов описаны в статье о CAN-узлах Eltek.
Документация
2- Техническое описание I/O Monitor Outdoor (RU, PDF) Скачать
- Datasheet Controller CAN Nodes (242100.CAN.DS3 rev 7) Скачать
Нужен расчёт стоимости и сроков поставки для I/O Monitor Outdoor?
Статьи об этом оборудовании
2Совместимость и аналоги
15Работает с I/O Monitor Outdoor
Системы электропитания 1
Системы мониторинга 12
-
242100.510 Контроллер Smartpack2 Touch
-
242100.500 Контроллер Smartpack2 Master
-
242100.410 Контроллер Smartpack S
Показать ещё 9
-
242100.120 Контроллер Smartpack R Controller
-
242100.502 Контроллер I/O Monitor Type 2
-
242100.415 Контроллер Smartpack S Panelmount
-
242100.306 Контроллер I/O Monitor Type 3
-

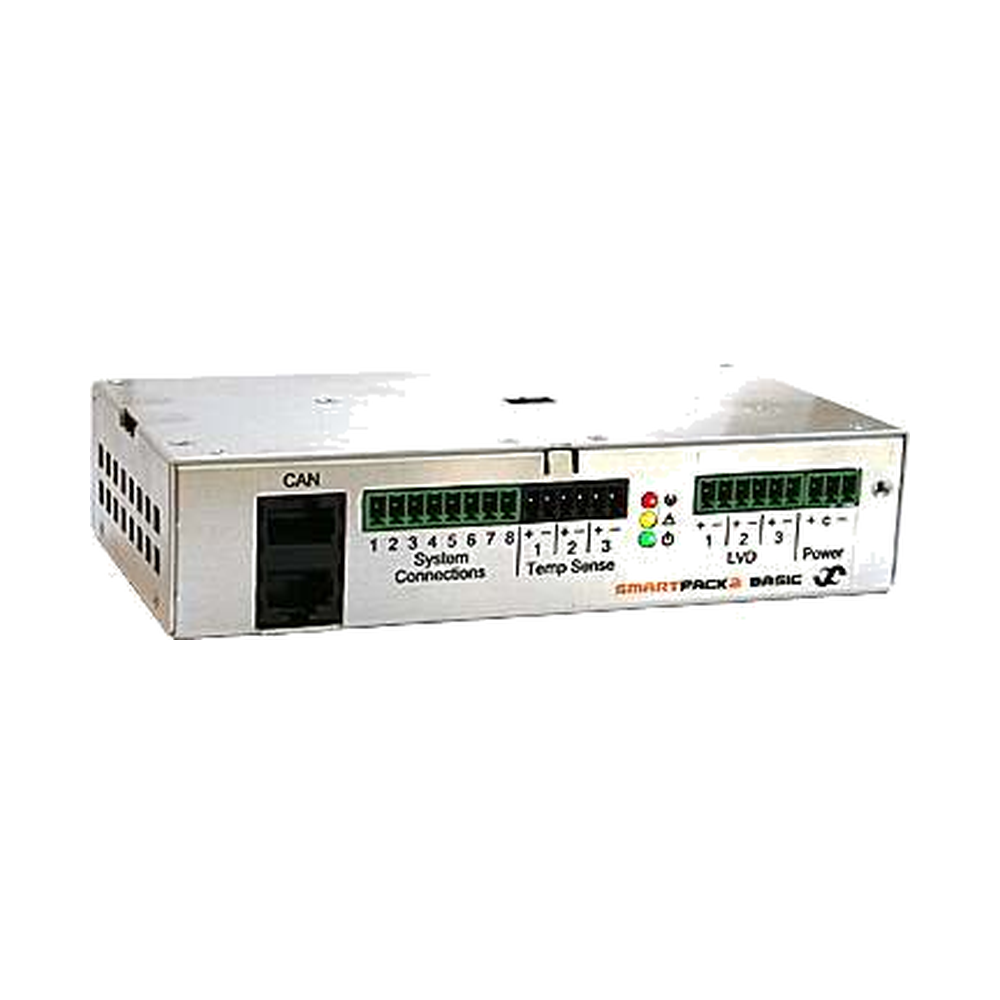

242100.501 Контроллер Smartpack2 Basic
-
242100.118 Контроллер Smartpack WEB/SNMP
-
242100.305 Контроллер AC Mains Monitor
-
242100.300 Контроллер Battery Monitor
-
242100.301 Контроллер Load Monitor
Конструктивы 2
Вопросы и ответы: Контроллер I/O Monitor Outdoor
5Для чего нужен I/O Monitor Outdoor (242100.304)?
Для управления климатом уличного шкафа силами контроллера системы питания: узел измеряет две температуры, контролирует и регулирует два вентилятора и включает нагреватель или вентилятор реле на 8 А.
Чем Outdoor отличается от I/O Monitor Type 2?
Портами климат-контроля (датчики температуры, тахометры и выходы 0–10 В для вентиляторов), двумя силовыми реле на 8 А / 300 Вт и более крупным корпусом 155,5 × 85,2 × 31 мм. У Type 2 шесть реле по 1 А и нет климатических портов.
Какие вентиляторы можно подключить?
Вентиляторы с управлением скоростью сигналом 0–10 В и выходом тахометра (0–5 В или импульсы, 1–10 импульсов на оборот); узел управляет двумя вентиляторами и сигнализирует об отказе каждого.
С какими контроллерами работает узел?
Со Smartpack, Smartpack2 (Master и Touch) и Smartpack S; для Compack дополнительно нужен модуль CAN Power. На одной CAN-шине допускается до 14 узлов I/O Monitor.
Ведёт ли узел журнал температуры?
Да: 10 000 записей с метками времени в энергонезависимой памяти, по умолчанию пишутся две температуры и скорости двух вентиляторов.
